機器人外部行走軸安裝調試方法有哪些?

發布時間:2021-04-06 點擊次數:3533

機器人外部軸的安裝調試方法:

1、機構放好位置后,依次松掉墊塊與底座連接的拉緊螺栓和頂起螺栓,直至墊塊與地面踏實平整接觸。

2、根據墊塊上的地腳孔在地面依次打膨脹螺栓孔,孔深度與螺栓長度相同,然后把膨脹螺絲套件一起下到孔內,切記:不要把螺帽擰掉,防止孔鉆的比較深時螺栓掉進孔內而不好往外取,用錘子砸螺栓至脹管膨脹與地面緊固,之后擰緊固定螺母固定墊板于地面。

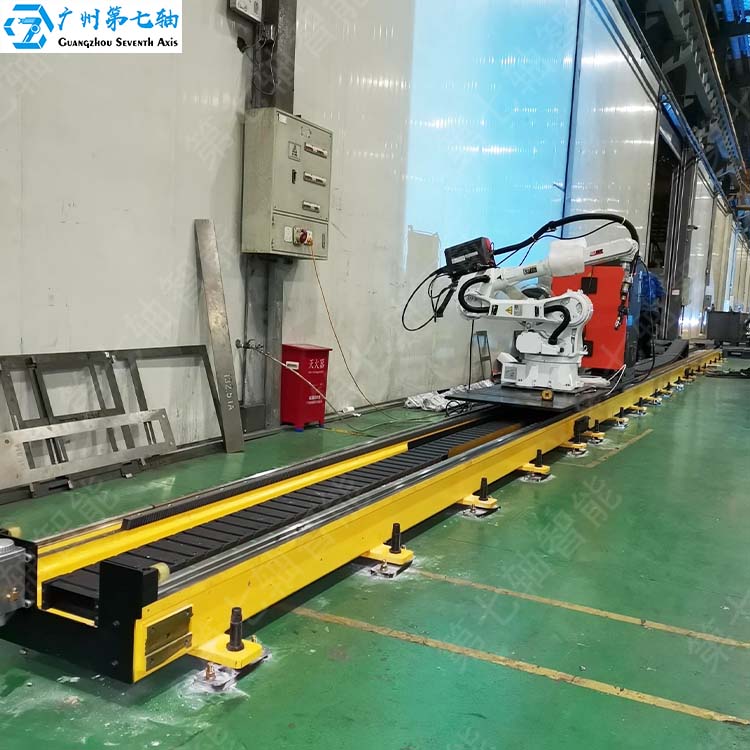

機器人外部行走軸

3、粗調平,將行走單元移動至導軌的中間位置,先將行走單元兩側的八個墊板上的頂起螺栓頂住墊塊,但不繼續加力,將兩個水平儀置于行走單元的平面上,一個縱向、一個橫向,觀察縱向和橫向的水平情況,選擇四個方向中高點為基準,從低點開始調平,再利用其它幾點微調,具體方法就是利用頂起螺栓頂起低點,至每米水平誤差0.2mm之內,中間位置調平后,移動行走單元,至幾個不同的位置,依次進行調平,直至各位置水平符合要求,然后擰緊拉緊螺栓,用鎖緊螺母鎖緊頂起螺栓。

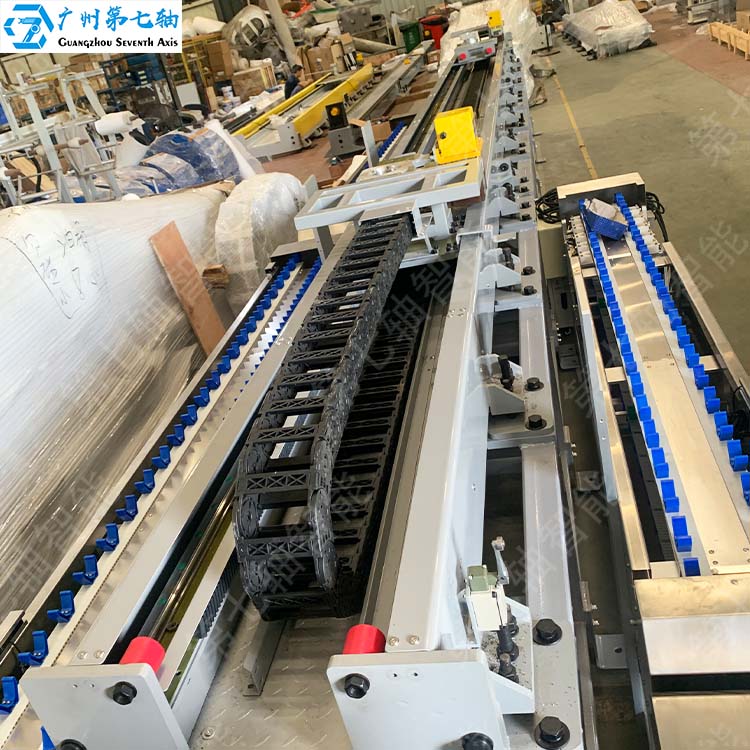

機器人外部行走軸廠家

4、細調平,調平后的檢查,在導軌上平均選擇5-8個點,并標記相應的位置,準備好坐標紙,將行走單元停于一點,將兩水平儀分別放于縱向和橫向,各取一合適的基準刻度作為零點,分別在坐標系中標出一個位置縱橫坐標水平度對應的點,接著移動到第二個位置進行同樣的操作,直至完成所有點的測量,在坐標紙上將各點位置相連,觀察波峰波谷走向以及波峰波谷極值的差值,在波峰波谷的位置進行細調平,使曲線平緩,且峰谷差值在要求公差范圍之內,調好后再在對應的位置進行測量和記錄,各位置記錄完成后再回到各位置看讀數是否發生變化,若幾乎無變化則表明調平成功,緊固拉緊螺栓后再檢查各位置,確保水平無變化。

5、按照?qǐng)D紙及劃線安裝拖鏈擋板支撐架、擋板以及拖鏈移動端支架,將拖鏈放入擋板,并按對應位置固定。

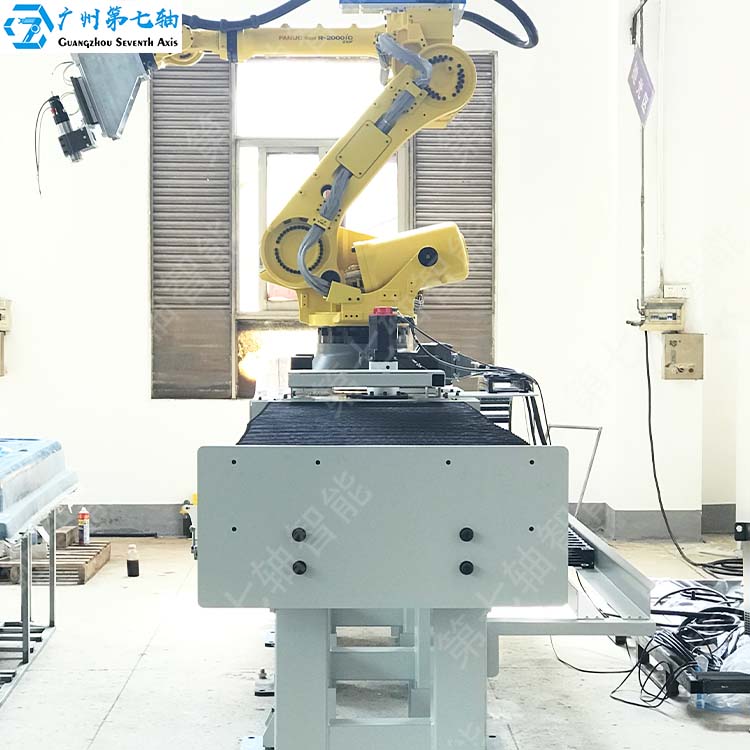

機器人行走外部軸廠家

6、安裝機器人于行走單元之上,將對應電纜穿過拖鏈連接到機器人上,安裝第七軸行走電機于減速機上并連線,進行機器人的調試。而后將整個機構靜止放置24小時,再次用水平儀測量,看是否因?yàn)榈孛婕柏?fù)載等原因影響其水平。

7、如果在調平過程發現有位置多次嘗試后依然難以調平,則可能發生運輸或者安裝過程使導軌兩段連接位置發生了形變,這時就需要松開兩段的連接進行調平操作,調平后緊固螺栓并用0.02mm塞尺檢測,確定導軌拼接面間隙及導軌與底座間隙小于0.02mm。
