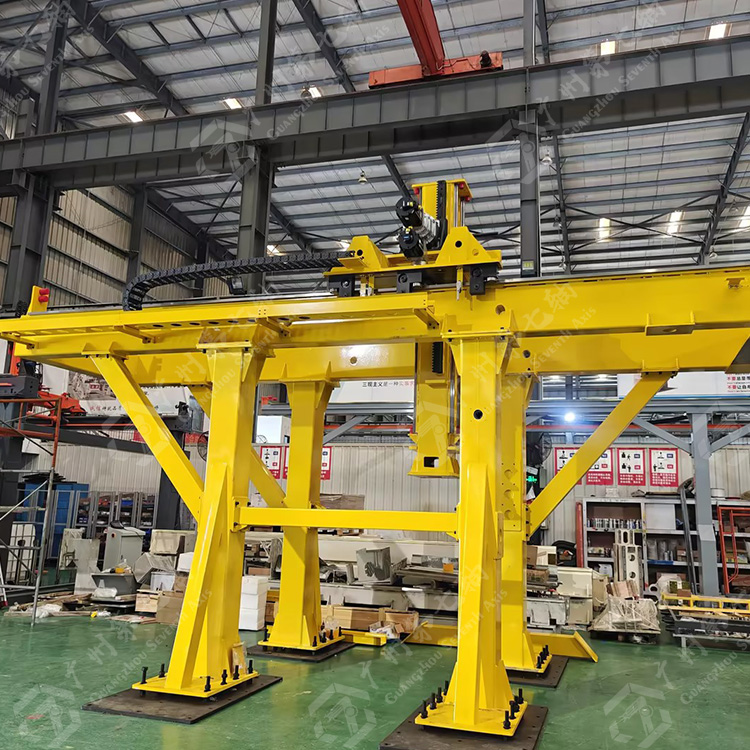

桁架機械手結構設計優化實戰指南，穩如老牛的秘訣。

干過自動化生產線的人都知道，桁架機械手晃起來有多鬧心——明明參數調好了，一跑起來就跟醉漢似的左搖右擺，速度死活提不上去，工件還總對不準。今天咱就掰開了揉碎了說，怎么從結構設計上治這個“多動癥”。

 一、骨架硬氣是根基，別讓框架成面條

桁架機械手的框架就像人的骨架，骨頭軟了站都站不穩。三條鐵律必須守死：

1. 主梁別省料：抓200公斤的桁架機械手，主梁至少用200×200mm的方鋼，壁厚12mm起步。見過有人用薄壁管外包鐵皮充數的，結果負載一上就彎成弧形。

2. 焊接要動真格：關鍵焊縫必須滿焊，拐角處加三角筋板。別信“點焊夠用”的鬼話，這跟用訂書釘固定承重墻沒區別。

3. 軌道安裝面必須銑平：拿角磨機手工打磨的軌道，裝上滑塊準跑偏。平面度至少控制在0.1mm/m，拿刀口尺一卡，透光超過頭發絲粗細就得返工。

去年給某電池廠改造時，發現他們用的150mm方鋼壁厚只有8mm，桁架桁架機械手跑到末端下垂了5mm。直接換裝加厚方鋼，再在立柱內側焊了兩條45度斜撐，晃動量當場砍掉一半。

   二、驅動系統要扎根，拒絕“踩棉花”

減速機、電機這些動力部件，裝不穩就是災難：

 減速機底座加過渡鋼板：別圖省事直接裝在鋁型材上，20mm厚的Q235鋼板打底，8.8級螺栓帶彈墊擰死，比裸裝穩三倍不止。

 齒輪齒條間隙要較真：拿A4紙當塞尺，調到手拉紙片有阻力但不撕破的狀態（約0.150.2mm）。調太緊電機發熱，調太松就像自行車掉鏈子，嘩啦嘩啦響。

 電機座墊橡膠有講究：5mm厚、70度硬度的減震膠墊好用。太軟的墊子像果凍，電機跑起來自己先跳舞。

 三、重心平衡是門學問，別當“偏頭怪”

桁架機械手抓著重物跑起來，重心一偏立馬晃給你看：

1. 配重塊要會加：Z軸滑塊帶著工件往前伸10cm，就在立柱背面掛對應重量的配重塊。這跟挑扁擔一個道理，兩頭重量得均衡。

2. 移動部件能輕則輕：橫梁用鋁合金鏤空設計，內部布放射狀加強筋。既保剛性又減重，實測比實心鋼梁輕40%，剛性還能保持90%。

3. 滑塊位置要算準：X軸滑塊別懟在邊上，往中間收1015cm，力矩立馬降一截。就跟扛煤氣罐時貼近身體省力一個原理。

 四、減震要軟硬結合，別死扛震動

1. 橡膠墊片吃高頻：電機、減速機底座各墊兩層橡膠墊，專治“嗡嗡”的高頻抖動。注意選帶溝槽的防滑型，別跑著跑著墊片移位了。

2. 液壓阻尼器治擺尾：橫梁末端裝兩個汽車同款阻尼器，速度超過1m/s時自動介入。去年給某光伏廠裝的桁架桁架機械手，末端擺動從±3mm壓到±1mm。

3. 地腳螺栓要帶膠：設備固定時，螺栓孔里灌滿彈性膠，比純硬連接減震效果好三成。就跟穿氣墊鞋跑步比硬底鞋舒服一個道理。

 五、裝配細節決定成敗，別毀在末一步

1. 螺栓必須對角擰：裝橫梁時按對角線順序分三次擰緊，后一次用扭矩扳手打到35N·m。見過新手轉圈擰螺絲的，結果框架扭成麻花。

2. 全程激光校準：從立柱到橫梁，全程用激光水平儀校準。X軸直線度超0.3mm/m的，趁早調整軌道基座。

3. 帶負載試機：空跑穩不算數，必須掛上大負載試機。某次調試時發現空跑完美，一上200kg工件Y軸就開始抖，后面查出是導軌安裝面有0.2mm的凹陷。

 六、實戰案例說話

去年改造某家電廠的噴涂桁架機械手，原設計速度60次/小時還總漏噴。我們做了三件事：

1. 把100×100mm的方鋼升級為150×150mm加厚款

2. 在橫梁中部加了兩個液壓阻尼器

3. 重新計算配重塊位置

改完后速度提到90次/小時，噴涂合格率從82%飆到98%。廠長直說：“早這么改，能少報廢多少冰箱門板！”

說句大實話：桁架機械手穩定性沒有一招鮮，就是個“哪里松了緊哪里，哪里軟了補哪里”的細致活。按照上面這些土法子挨個排查整改，保準你的桁架手干活時穩得像老黃牛拉犁，指哪打哪不帶飄。記住，設備是死的，人是活的，多觀察運行狀態，聽見異響別湊合，該動手時就動手！189-2882-5067
